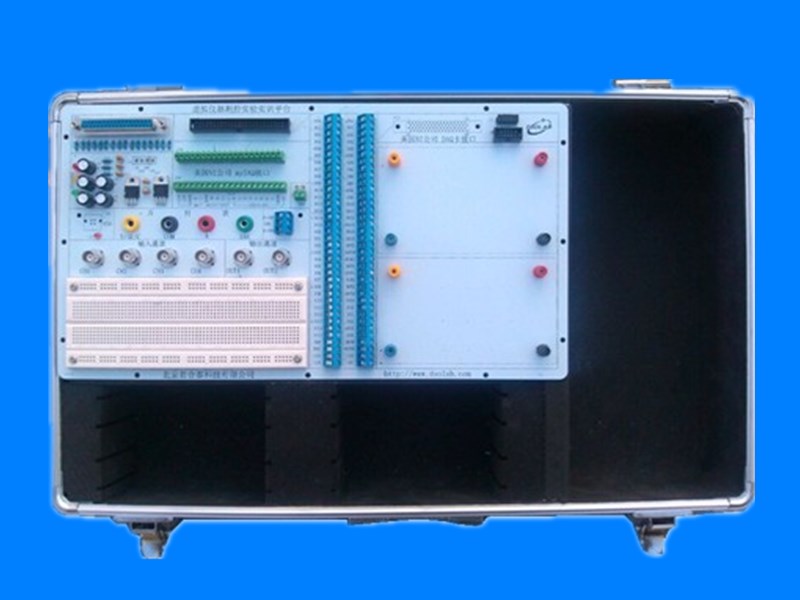

DSO38Lab-myDAQ虛擬儀器測控綜合實驗箱

虛擬儀器測控實驗箱在設計上采用了模塊化設計，各模塊均有標準大小及結構，在進行每個功能模塊的設計時，實驗?zāi)�塊上印有實驗電路圖，實驗?zāi)�塊上的元器件方便觀察，并提供實驗電路測量點的測試鉤。在設計時均對產品的系統性、可靠性、易用性、穩定性以及后期的功能拓展等多個方面進行了全方位的考慮，并且對實驗教學、實驗室維護等方面也做了一系列的優化。

技術要求和說明

1.主實驗箱:

·采用主實驗箱+模塊化實驗板結構；

·電源輸出功能：提供+5V、-5V、+12V/、-12V/直流電源。

·實驗面包板：170*65mm；

·接口端子座：20針（與美國NI公司MYdaq及其它USB口數據采集卡兼容）；

·接線端子排： 72路；

2. 標準實驗?zāi)�塊:

·電子秤（壓力）實訓單元；

·電機調速與測速系統實訓單元；

·溫度測量系統實訓模塊；

·光強度檢測與控制系統實訓模塊；

·磁場場強計實訓模塊；

·可燃?xì)怏w檢測系統實訓模塊；

·濕度測量計的實訓模塊；

·紅外發射與接收系統實訓模塊；

·熱釋電檢測系統實訓模塊；

3. 標準實驗內容

第一部分 虛擬儀器信號分析實驗

·典型信號頻譜分析

·典型信號相關分析

·典型信號的概率密度分析

·頻率混疊和采樣定理

·數字濾波器實驗

·常用數字信號生成實驗

·波形的合成和分解

·信號幅度調制與解調實驗

·窗函數及其對信號頻譜的影響

第二部分 虛擬儀器儀表設計應用實驗

·函數信號源實驗

·數字存儲示波器實驗

·頻譜分析儀實驗

·任意波形發生器實驗

第三部分 虛擬儀器工業測控設計應用實驗

·溫度測量與溫度控制PID實驗

·光強檢測與控制系統實驗

·濕度傳感器實驗

·紅外數據傳輸實驗

·電子秤（壓力傳感器）實驗

·電機調速與測速開環實驗

·電機調速與測速閉環PID實驗

·熱釋電人體感應實驗

·可燃?xì)怏w檢測實驗

·磁場場強檢測實驗

·模擬電梯超重報警實驗

·自動控制窗簾系統實驗

·遙控電風扇系統實驗

4.選配實驗?zāi)�塊

·開關量信號控制和檢測模塊

·交通燈系統控制模塊

·音頻分析測量模塊

·熱電偶溫度檢測模塊

·點陣漢字顯示控制模塊

·加速度測量模塊

·IC卡讀寫模塊

·超聲波測距模塊

·PH值酸堿度測量模塊

·懸臂梁應力分析模塊

5.選配實驗內容:

·開關量信號控制和檢測；

·流水燈與搶答器控制；

·數字時鐘顯示控制；

·交通燈系統控制；

·音頻分析測量；

·熱電偶溫度檢測實驗；

·雙色點陣漢字顯示控制；

·加速度測量；

·振動測量；

·IC卡讀寫；

·超聲波測距；

·PH值酸堿度測量；

·電阻應變片懸臂梁應力分析；

6.選配實訓模塊

·垂直起降飛行動力學分析模塊

·材料保溫特性分析模塊

·基于Labview軟件編程的單容水箱液位控制系統；

·基于Labview軟件編程的雙容水箱液位控制系統；

·基于Labview軟件編程的三容水箱液位控制系統；

7.選配實訓內容

·控制升力風扇與測量飛行器位置；

·飛行器位置平衡PID控制；

·熱傳遞特性分析與保溫材料性能比較；

·差壓傳感器的零點遷移和性能測試；

·液位測量和控制；

·流量傳感器標定；

·壓差損失觀察；

·單容自衡水箱的對象特性測試；

·雙容自衡水箱的對象特性測試；

·三容自衡水箱的對象特性測試；

·單容水箱液位PID控制；

·雙容水箱液位PID控制；

·三容水箱液位PID控制；

8.軟件

·LabVIEW軟件 VIs 驅動程序；

·教學用Labview軟件樣例程序；

·DSOlab信號綜合分析軟件；
